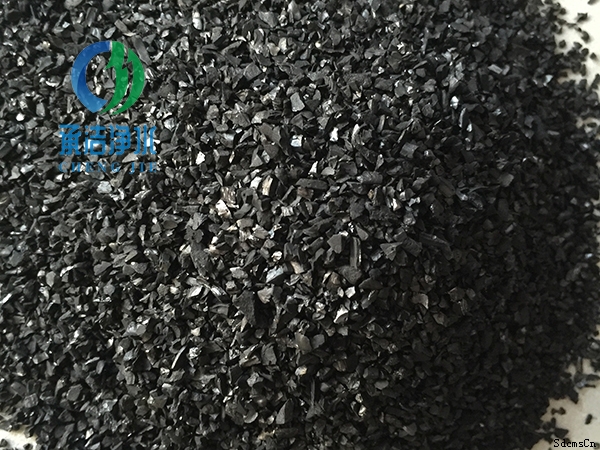

提金用活性炭的種類及基本性能：
黃金吸附活性炭，一般有粉狀活性炭和粒狀活性炭。炭漿法提金工藝的活性炭是粒狀活性炭，由于吸附了金的載金炭是用篩子將其從礦漿中過(guò)濾出來(lái)的，因而對(duì)炭的粒度有一定的要求，以保證礦漿中活性炭的有效篩子等設(shè)備的有效使用。炭漿廠目前使用的活性炭的粒度多在0．8mm(即20目)以上。提金用的活性炭一般為物理法(即水蒸法)制造。其活化階段包括低溫(400℃以上)條件下脫除水分和熱分解去掉揮發(fā)水分并炭化而形成炭結(jié)晶體的過(guò)程，以及在900℃較高溫度下炭與水煤氣(水蒸氣、二氧化碳?xì)狻⒖諝饣蛩鼈兓旌衔?反應(yīng)而實(shí)現(xiàn)蒸氣活化過(guò)程。經(jīng)過(guò)這樣處理，使每�；钚蕴慷加辛己玫膬�(nèi)孔結(jié)構(gòu)，從而形成了活性炭所具有的對(duì)金吸附的特殊性質(zhì)，即巨大而豐富的表面積和孔隙度。一般的活性炭都有600～1500m2/g的表面積，面積越大孔隙度越高，則炭表面吸附某些分子和離子的幾率就越多。可以說(shuō)，活性炭的活性主要取決于它的孔隙度和其內(nèi)部表面積的大小以及官能團(tuán)的性質(zhì)。
活性炭適當(dāng)?shù)挠捕戎笜?biāo)，不僅可保證炭能經(jīng)受吸附過(guò)程中強(qiáng)烈的摩擦，而且也是維持較高活性的基礎(chǔ)。大量的實(shí)踐表明，炭的活性越高，就變得越軟，因而越容易磨損，這主要是由于在活化過(guò)程中有較多的炭的結(jié)構(gòu)骨架被燒去，因而其密度較低，也較易磨損。研究證明，可以通過(guò)對(duì)活性炭顆粒的篩分和形狀分離后進(jìn)行密度分離，得到輕組分炭粒和重組分炭粒。易磨損的炭活性高，而且不同的活性炭磨損后性能變壞的程度不同，尤其是在吸金速度方面變化更大。因此，選擇活性炭時(shí)，應(yīng)選擇耐磨性能較好而且磨損后仍有較高活性的炭，這是至關(guān)重要的。
椰殼活性炭生產(chǎn)廠家--提金用活性炭的種類和性能！
